銷售熱線：
13485300625
纖維復(fù)合材料（FRP）主要有四種：碳纖維增強(qiáng)聚合物（CarbonFiberReinforcedPolymer，簡稱CFRP）、玻璃纖維增強(qiáng)聚合物（GlassFiberReinforcedPolymer，簡稱GFRP）、玄武巖纖維（簡稱BFRP）和芳綸纖維增強(qiáng)聚合物（AramidFiberReinforcedPolymer，簡稱AFRP）。建筑工程中使用的FRP材料中，纖維體積含量一般為60%～65%。
碳纖維（CarbonFiber）是纖維狀的炭材料，具有高強(qiáng)度和高彈性模量的特點(diǎn)。根據(jù)其原料及生產(chǎn)方式不同，主要分為聚丙烯腈基碳纖維及瀝青基碳纖維。前者是把聚丙烯腈纖維在惰性氣體中高溫加熱所獲得的纖維，是高強(qiáng)度型碳纖維。后者是把煤焦油或石油瀝青抽絲后經(jīng)高溫?zé)Y(jié)而成的纖維，是一種高彈性模量型的碳纖維。碳纖維聚合物（CFRP）是以碳纖維為組分，以樹脂為基體，通過一定的成型方法形成的單向排列的碳纖維的復(fù)合片材。它具有高強(qiáng)輕質(zhì)、抗腐蝕、耐老化、物理性能穩(wěn)定等很好的品質(zhì)。高強(qiáng)度碳纖維聚合物的抗拉強(qiáng)度可達(dá)到3400MPa，比鋼材高7～10倍，彈性模量有2.3×105MPa至3.9×105MPa等幾種，而常用的碳纖維聚合物片材每平米只有幾百克的重量。同時(shí)，根據(jù)自然和加速暴露試驗(yàn)表明，碳纖維聚合物的抗拉強(qiáng)度以及與混凝土的粘結(jié)強(qiáng)度在相當(dāng)于50年的時(shí)間內(nèi)不發(fā)生改變，具有足夠的耐候性，而且碳纖維聚合物的疲勞性能優(yōu)于鋼和混凝土材料。

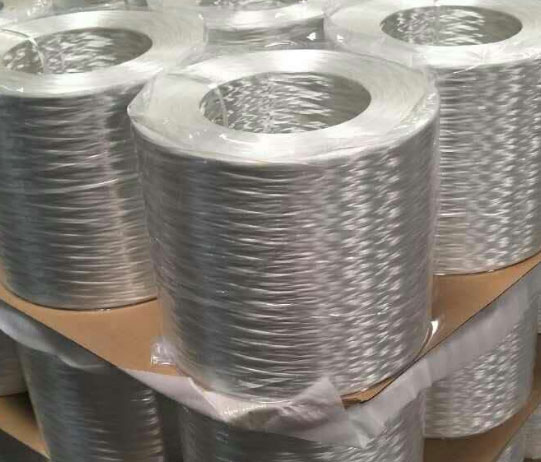

玻璃纖維聚合物（GFRP），強(qiáng)度為590～1130MPa，密度為1.5～2.0g/cm3，耐腐蝕性好，用它加固補(bǔ)強(qiáng)，可全面提高被加固構(gòu)件的各項(xiàng)力學(xué)性能指標(biāo)并改善構(gòu)件的受力性能。同時(shí)，玻璃纖維聚合物與混凝土的線膨脹系數(shù)接近，與混凝土結(jié)構(gòu)的協(xié)同工作性能良好，且施工簡便快捷，是一種具有優(yōu)勢的補(bǔ)強(qiáng)加固材料。玻璃纖維主要有E玻璃纖維（電絕緣性）、C玻璃纖維（耐化學(xué)腐蝕性）、S或S玻璃纖維（高強(qiáng)度）、M玻璃纖維（高彈性模量）和AR玻璃纖維（耐堿玻璃）等。其中E玻璃纖維及其制品在混凝土結(jié)構(gòu)補(bǔ)強(qiáng)加固中使用最多。配套樹脂主要有不飽和聚酯樹脂（UP）、環(huán)氧樹脂、酚醛樹脂、熱固性樹脂（呋喃類樹脂、三聚氰胺甲醛樹脂、聚丁二烯樹脂、有機(jī)硅脂等）、聚氨酯樹脂以及其他熱塑性樹脂（聚乙烯、聚丙烯、苯乙烯、ABS樹脂、聚酰胺、聚碳酸酯、聚甲醛、聚酰亞胺、聚砜、聚砜醚、聚芳醚酮、聚苯硫醚等等）。其中，環(huán)氧樹脂在混凝土結(jié)構(gòu)補(bǔ)強(qiáng)加固中最為常用。
玄武巖纖維（BFRP）：以天然玄武巖拉制的連續(xù)纖維。是玄武巖石料在1450℃～1500℃熔融后，通過鉑銠合金拉絲漏板高速拉制而成的連續(xù)纖維。玄武巖纖維的顏色一般為褐色，有金屬光澤。玄武巖纖維是一種新型無機(jī)環(huán)保綠色高性能纖維材料，它是由二氧化硅、氧化鋁、氧化鈣、氧化鎂、氧化鐵和二氧化鈦等氧化物組成。玄武巖連續(xù)纖維不僅強(qiáng)度高，而且還具有電絕緣、耐腐蝕、耐高溫等多種好性能。此外，玄武巖纖維的生產(chǎn)工藝決定了產(chǎn)生的廢棄物少，對環(huán)境污染小，且產(chǎn)品廢棄后可直接在環(huán)境中降解，無任何危害，因此是一種名副其實(shí)的綠色、環(huán)保材料。我國已把玄武巖纖維列為
發(fā)展的四大纖維（碳纖維、芳綸、超高分子量聚乙烯、玄武巖纖維）之一，實(shí)現(xiàn)了工業(yè)化生產(chǎn)。玄武巖連續(xù)纖維已在纖維增強(qiáng)復(fù)合材料、摩擦材料、造船材料、隔熱材料、汽車行業(yè)、高溫過濾織物以及防護(hù)領(lǐng)域等多個(gè)方面得到了廣泛的應(yīng)用。
芳綸（AramidFiber）是芳香聚酰胺纖維的簡稱。芳綸纖維增強(qiáng)復(fù)合材料（AFRP）是20世紀(jì)70年代發(fā)展起來的高性能結(jié)構(gòu)材料。芳綸纖維除具有高強(qiáng)度、高彈性模量性能外，還有較高的耐熱性能。因?yàn)榉季]纖維是剛性大分子鏈，活動性能較差，即使在高溫下也能保持較高的強(qiáng)度。常用的芳綸纖維為芳綸1414，其原絲的抗拉強(qiáng)度為2.67～2.9GPa，彈性模量為38.9～50GPa。如生產(chǎn)高彈性模量的芳綸纖維，必須進(jìn)行熱拉伸，此時(shí)纖維的強(qiáng)度會略有下降，但彈性模量可增加到88.9GPa，甚至高達(dá)133GPa以上.
纖維增強(qiáng)復(fù)合材料(FiberReinforcedPolymer，或FiberReinforcedPlastic，簡稱FRP)是由增強(qiáng)纖維材料，如玻璃纖維、碳纖維、芳綸纖維等，與基體材料經(jīng)過纏繞，模壓或拉擠等成型工藝而形成的復(fù)合材料。根據(jù)增強(qiáng)材料的不同，常見的纖維增強(qiáng)復(fù)合材料分為玻璃纖維增強(qiáng)復(fù)合材料(GFRP)，碳纖維增強(qiáng)復(fù)合材料(CFRP)以及芳綸纖維增強(qiáng)復(fù)合材料(AFRP)。
纖維增強(qiáng)復(fù)合材料（FRP）就是一種復(fù)合材料。是一個(gè)范概念。根據(jù)添加纖維的不同具有各種不同程度性能，可以說FRP重要的特征是——質(zhì)輕高強(qiáng)，而碳纖維增強(qiáng)復(fù)合材料(CFRP)則是以添加碳纖維為增強(qiáng)纖維的復(fù)合材料！

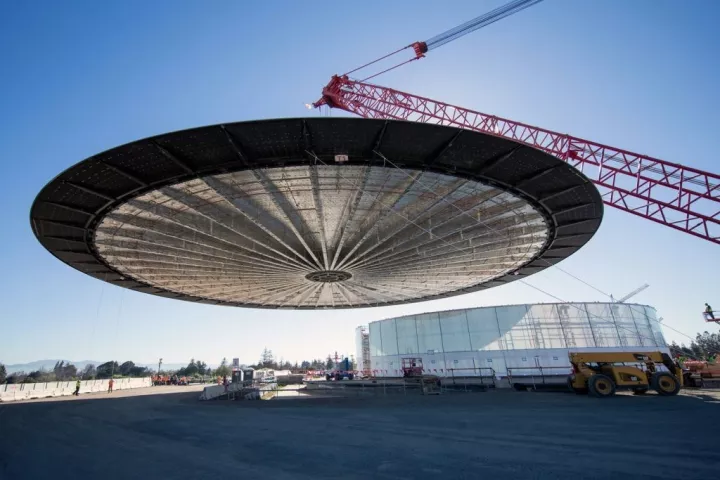

到底有多強(qiáng)？CFRP的比強(qiáng)度是鋼材的20～50倍，因此采用FRP材料，將會大大減輕結(jié)構(gòu)自重增加跨度，拿這個(gè)“HOME”鍵來說，由44塊長約21.3m、寬約3.35m的面板組成，總共重達(dá)80噸，不知道大家對80噸有什么概念
看了施工照片應(yīng)該有所了解，這個(gè)重量的屋蓋可以采用整體吊裝式施工，如果換成鋼板，大約會變成320~480噸的“大胖子”正是因?yàn)镃FRP輕質(zhì)高強(qiáng)，才經(jīng)受得住周圍玻璃結(jié)構(gòu)的支撐，才有了這“漂浮”的屋頂
回到FRP，其實(shí)我們之前介紹過這個(gè)材料，就是玻璃鋼，準(zhǔn)確的來說玻璃鋼應(yīng)該是，玻璃纖維增強(qiáng)塑料（GFRP），但同樣具有FRP的輕質(zhì)性高強(qiáng)的特征，特別便于產(chǎn)品的拆卸和組裝，因此，F(xiàn)RP也比較適用于一些臨時(shí)展覽館，
我們的扎嬸就是他的忠粉，香奈兒流動藝術(shù)館，從紐約到日本到香港再到巴黎，這一次全球巡回展出，少不得拆拆裝裝，也多虧了FRP的“輕質(zhì)高強(qiáng)”
FRP還有許多其他優(yōu)點(diǎn)，比如說耐腐蝕、耐候性、形狀設(shè)計(jì)靈活等等，因?yàn)樾螤钤O(shè)計(jì)靈活，使得FRP成為許多異形建筑大師的新寵，比如說上面提到的香奈兒藝術(shù)流動中心，因?yàn)槟秃蛐?，使得它可以在攝氏-40℃—120℃溫度范圍內(nèi)保持性能穩(wěn)定，幾乎可以蓋遍全球
而這這種質(zhì)輕高強(qiáng)特征，碳纖維增強(qiáng)復(fù)合材料更是被眾多世界汽車廠商，應(yīng)用于超級跑車的車身上，比如阿斯頓馬丁麥卡倫等等
所以如果一定要說FRP具有什么最基本的特征，就是可以根據(jù)適當(dāng)工藝完成任意塑形，第二就是可以作為結(jié)構(gòu)強(qiáng)度構(gòu)件使用，因?yàn)樵谕聊竟こ填I(lǐng)域，他是可以被歸為結(jié)構(gòu)材料的哦！
當(dāng)然有很多朋友問價(jià)格，我只能告訴你根據(jù)纖維的不同，貴，很貴，非常貴！常規(guī)的（玻璃鋼）GFRP價(jià)格在1000-2000/平米左右，概念上比GRC整體要貴！
FRP復(fù)合材料的研究開發(fā)和應(yīng)用在歐美發(fā)達(dá)國家以及日本, 已成為十分活躍的領(lǐng)域。在今后一個(gè)時(shí)期, FRP作為一種高性能材料以其輕質(zhì)高強(qiáng)、耐腐蝕、耐久性能好、施工便捷等性能特點(diǎn), 必將成為各類道路、橋梁、民用建筑結(jié)構(gòu)的養(yǎng)護(hù)、檢測和維修的必要補(bǔ)充材料, 并得到廣泛應(yīng)用, 給我國的建筑經(jīng)濟(jì)領(lǐng)域帶來不可忽視的綜合效益。
QQ客服
